Il sistema modulare Roche cobas® 8000 rappresenta una piattaforma analitica avanzata, progettata per rispondere alle esigenze sempre più complesse dei laboratori diagnostici moderni. Al suo interno, il modulo ISE (Ion-Selective Electrode) svolge un ruolo cruciale nella determinazione rapida ed efficiente di specifici elettroliti nei campioni biologici. Questo articolo esplora in dettaglio il principio di funzionamento del modulo ISE, le sue specifiche tecniche, le applicazioni cliniche e il suo posizionamento all'interno dell'ecosistema diagnostico di Roche, evidenziando come questa tecnologia contribuisca a ottimizzare i flussi di lavoro e a migliorare la cura del paziente.
Struttura e Componenti del Modulo ISE
Il modulo ISE del cobas® 8000 è un componente fondamentale per l'analisi quantitativa di ioni chiave presenti nei fluidi corporei. Il suo funzionamento si basa sull'impiego di elettrodi ionoselettivi (ISE), ciascuno progettato per rispondere in modo specifico alla concentrazione di un particolare ione. Ogni unità ISE è equipaggiata con tre elettrodi ionoselettivi e un elettrodo di riferimento. Questa configurazione permette la determinazione simultanea di tre ioni di grande importanza clinica: Sodio (Na+), Potassio (K+) e Cloro (Cl-).
Il principio di misurazione si fonda sulla differenza di potenziale elettrochimico che si genera tra l'elettrodo ionoselettivo e l'elettrodo di riferimento, quando immersi in una soluzione contenente gli ioni target. Questa differenza di potenziale è direttamente proporzionale alla concentrazione logaritmica dello ione nella soluzione, secondo l'equazione di Nernst.
Il modulo ISE è disponibile in diverse configurazioni per adattarsi ai volumi di lavoro dei laboratori:
- Unità ISE singola: Capace di processare fino a 900 test all'ora.
- Unità ISE doppia: Offre una produttività raddoppiata, fino a 1800 test all'ora, ideale per laboratori con carichi di lavoro elevati.
Oltre alle unità ISE standard, Roche offre anche l'unità ISE support box. Questa unità aggiuntiva è progettata per essere utilizzata in congiunzione con il modulo ISE in specifici sistemi cobas® 8000, in particolare quelli configurati con un modulo c 502 ma privi di un modulo c 702 o c 701. L'ISE support box estende ulteriormente le capacità analitiche del sistema, consentendo una maggiore flessibilità nella configurazione e nell'utilizzo.
Specifiche Tecniche Chiave
Le specifiche tecniche del modulo ISE sono progettate per garantire precisione, affidabilità e alta produttività:
- Numero di elettrodi per unità ISE:
- Elettrodi ionoselettivi: 3
- Elettrodo di riferimento: 1
- Ioni misurati: Sodio (Na+), Potassio (K+), Cloro (Cl-)
- Tipologie di campioni analizzabili: Siero, plasma, urina, liquido cerebrospinale, supernatanti e altre matrici biologiche. Questa versatilità consente un'ampia applicazione clinica.
- Produttività:
- Unità singola: fino a 900 test/ora
- Unità doppia: fino a 1800 test/ora
La capacità di analizzare un'ampia gamma di campioni biologici rende il modulo ISE uno strumento indispensabile per la valutazione dello stato elettrolitico dei pazienti in diverse condizioni cliniche.
Principi di Funzionamento Dettagliati
Il funzionamento di un elettrodo ionoselettivo si basa sulla presenza di una membrana speciale, tipicamente costituita da un materiale polimerico o cristallino, che è selettivamente permeabile o reattiva a uno specifico ione. Quando la membrana viene a contatto con una soluzione contenente tale ione, si verifica un'interazione a livello molecolare che genera un potenziale elettrico sulla superficie della membrana.
Nel caso degli elettrodi utilizzati nel modulo ISE del cobas® 8000:
Elettrodi Ionoselettivi (ISE):
- Elettrodo per Sodio (Na+): Utilizza tipicamente una membrana di vetro modificata o una resina a scambio ionico specifica per gli ioni sodio.
- Elettrodo per Potassio (K+): Impiega una membrana contenente un etere corona o un altro agente complessante che lega selettivamente gli ioni potassio.
- Elettrodo per Cloro (Cl-): Spesso impiega una membrana solida a base di cloruro d'argento o una resina a scambio ionico per il cloro.
Elettrodo di Riferimento: Questo elettrodo fornisce un potenziale elettrico stabile e costante, indipendentemente dalla composizione del campione. Comunemente si utilizzano elettrodi a cloruro d'argento/cloruro di potassio.
Il sistema misura la differenza di potenziale tra l'elettrodo ionoselettivo e l'elettrodo di riferimento. Questa differenza di potenziale viene poi convertita in concentrazione ionica attraverso una curva di calibrazione precedentemente stabilita utilizzando soluzioni standard a concentrazione nota. Il campione viene diluito prima dell'analisi per garantire che la concentrazione ionica rientri nell'intervallo di linearità degli elettrodi e per minimizzare interferenze da altre specie ioniche presenti nel campione.

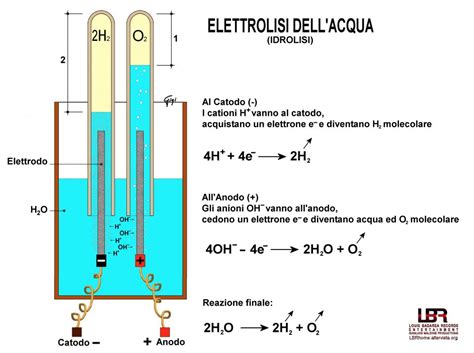

LE BASI DELL'ELETTROCHIMICA
Applicazioni Cliniche del Modulo ISE
La determinazione dei livelli di Sodio, Potassio e Cloro è fondamentale in numerose aree della medicina, poiché questi elettroliti giocano ruoli critici nel mantenimento dell'equilibrio idro-salino, della pressione osmotica, del pH, della funzione nervosa e muscolare.
Le principali applicazioni cliniche includono:
- Monitoraggio dell'equilibrio idro-elettrolitico: Essenziale per pazienti con disidratazione, vomito, diarrea, insufficienza renale o surrenalica.
- Valutazione della funzione renale: Alterazioni nei livelli di questi elettroliti sono spesso indicative di disfunzione renale.
- Gestione di pazienti critici: Nei reparti di terapia intensiva, il monitoraggio continuo degli elettroliti è vitale per la stabilità emodinamica e metabolica.
- Diagnosi e gestione di disturbi cardiaci: Squilibri di potassio, in particolare, possono portare ad aritmie cardiache pericolose.
- Monitoraggio della terapia diuretica: I diuretici possono influenzare significativamente i livelli di sodio, potassio e cloro.
- Valutazione dell'equilibrio acido-base: Il cloro gioca un ruolo importante nel mantenimento del pH del sangue.
- Analisi di campioni di urgenza (STAT): La velocità del modulo ISE lo rende ideale per l'analisi di campioni urgenti, garantendo decisioni cliniche tempestive.
I tipi di campioni che possono essere analizzati includono siero, plasma, urina, liquido cerebrospinale e altri fluidi biologici, offrendo una visione completa dello stato elettrolitico del paziente.
Integrazione nel Sistema cobas® 8000 e Piattaforme Correlate

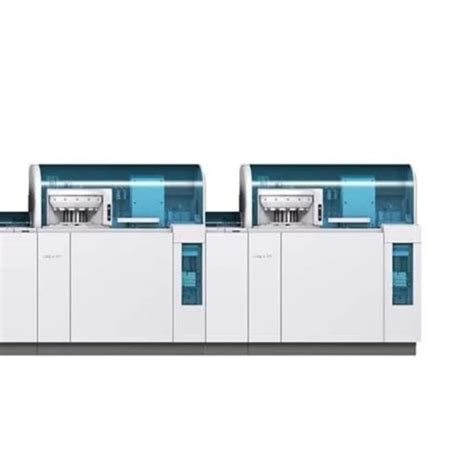

Il modulo ISE non opera in isolamento, ma è parte integrante della piattaforma modulare cobas® 8000, che consente ai laboratori di configurare analizzatori personalizzati combinando diversi moduli (chimica clinica, immunochimica, ISE) su un'unica base. Questa modularità offre un'elevata flessibilità, scalabilità e ottimizzazione dello spazio e delle risorse.
Roche ha sviluppato diverse soluzioni analitiche che condividono principi di progettazione e integrazione, come il cobas® pure e il cobas® pro. Il cobas® pure, ad esempio, è un analizzatore integrato che combina chimica clinica, immunochimica e test ISE su un'unica piattaforma, pensato per laboratori con carichi di lavoro medio-bassi. Unisce tecnologie innovative come l'auto-manutenzione, la calibrazione automatica e reagenti pronti all'uso, semplificando le attività di routine. Il cobas® pure offre anche una produttività oraria elevata (fino a 870 test/ora) e un ingombro ridotto. Inoltre, la standardizzazione dei risultati e delle operazioni con il cobas® pro, progettato per laboratori di maggiori dimensioni, facilita la gestione dei flussi di lavoro all'interno di network di laboratorio.
L'analizzatore cobas® e 411 è un altro esempio di soluzione automatizzata per test di immunochimica, che può essere configurato in diverse modalità (disco o rack system) per adattarsi alle esigenze del laboratorio. Anche se focalizzato sull'immunochimica, la filosofia di integrazione e automazione è un filo conduttore che lega tutte le soluzioni cobas.
Un'altra innovazione rilevante è la soluzione cobas Mass Spec, che introduce la spettrometria di massa automatizzata nei laboratori di routine. Questa tecnologia, considerata il "gold standard" per molte analisi grazie alla sua elevata specificità, sensibilità e accuratezza, è ora resa più accessibile e standardizzata, aprendo nuove frontiere nella diagnostica per ormoni steroidei, metaboliti, farmaci e altro ancora. Sebbene la spettrometria di massa sia una tecnologia diversa dall'ISE, entrambe rappresentano l'impegno di Roche nell'offrire soluzioni diagnostiche avanzate e integrate per migliorare l'assistenza al paziente.
Vantaggi Operativi e Strategici
L'adozione del modulo ISE e delle piattaforme modulari cobas® nel laboratorio diagnostico porta con sé numerosi vantaggi:
- Efficienza del Flusso di Lavoro: L'automazione delle analisi ISE riduce la necessità di interventi manuali, liberando il personale per attività a maggior valore aggiunto.
- Riduzione degli Errori: L'automazione minimizza il rischio di errori umani associati alla manipolazione manuale dei campioni e dei reagenti.
- Tempi di Risposta Rapidi: La capacità di eseguire test STAT in pochi minuti è cruciale per le decisioni cliniche immediate.
- Ottimizzazione delle Risorse: La modularità consente ai laboratori di adattare la propria capacità analitica alle esigenze specifiche, evitando investimenti eccessivi in piattaforme sovradimensionate. L'ingombro ridotto di sistemi come il cobas® pure è un ulteriore vantaggio in laboratori con spazio limitato.
- Affidabilità e "Uptime": I sistemi Roche sono progettati per garantire un elevato "uptime", minimizzando i tempi di inattività grazie a funzioni di auto-manutenzione e diagnostica avanzata.
- Standardizzazione: La standardizzazione dei risultati e delle operazioni tra diversi strumenti cobas® facilita la gestione di network di laboratorio e la comparabilità dei dati.
In sintesi, il modulo ISE del sistema modulare Roche cobas® 8000 è uno strumento diagnostico avanzato che, grazie ai suoi principi di funzionamento basati sugli elettrodi ionoselettivi, fornisce risultati rapidi e affidabili per la determinazione di sodio, potassio e cloro. Integrato in una piattaforma modulare flessibile e scalabile, contribuisce significativamente all'efficienza, all'accuratezza e alla produttività dei laboratori diagnostici, supportando in ultima analisi un'assistenza al paziente ottimale.
