Il modem TIM HUB+, nelle sue varianti H388X e H388XF, rappresenta un nodo cruciale per l'accesso alla rete in fibra ottica FTTH (Fiber To The Home). La sua architettura è stata progettata per offrire flessibilità e integrazione, in particolare attraverso la presenza di una porta SFP e di una porta WAN dedicata. Questa guida si propone di esplorare in dettaglio le funzionalità di queste interfacce, chiarendo il loro ruolo nell'ecosistema FTTH di TIM e distinguendo le capacità dei diversi modelli.
La Porta SFP: Integrazione Ottica Diretta

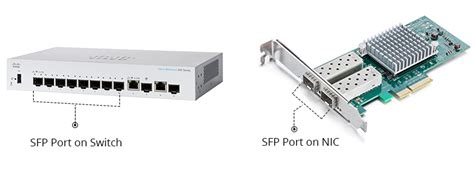

Una delle caratteristiche distintive del TIM HUB+ (modelli H388X e H388XF) è la presenza di una porta SFP (Small Form-factor Pluggable). Questa porta è progettata per ospitare un modulo ottico, fungendo da terminazione di rete ottica (ONT) integrata direttamente nel modem. In un'architettura FTTH, dove l'intera rete, dalla centrale all'abitazione del cliente, è realizzata con cavi in fibra ottica, l'utilizzo di una porta SFP elimina la necessità di installare un'ONT esterna separata.
L'integrazione dell'ONT nel modem semplifica l'installazione e riduce l'ingombro di apparecchiature aggiuntive presso l'abitazione del cliente. Il modulo ottico, inserito nella porta SFP, stabilisce la connessione fisica con la rete in fibra, permettendo al modem di gestire il segnale ottico e convertirlo in dati utilizzabili dalla rete domestica. Questo approccio garantisce una soluzione "tutto in uno" per l'accesso FTTH, ottimizzando sia l'aspetto estetico che la funzionalità. La scelta di una porta SFP offre anche una certa flessibilità, poiché in futuro potrebbero essere disponibili diversi tipi di moduli ottici per adattarsi a specifiche esigenze di rete o aggiornamenti tecnologici, sebbene per l'utenza finale questo implichi una gestione solitamente delegata all'operatore.
La Porta WAN (LAN4/WAN): Connessione a Terminazioni Esterne

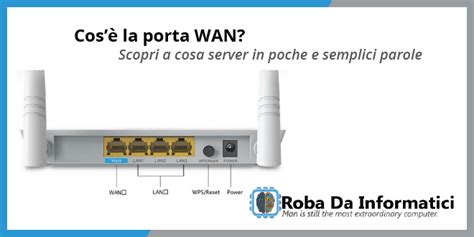

Oltre alla porta SFP, il TIM HUB+ (modelli H388X e H388XF) è dotato di una porta WAN, etichettata come LAN4/WAN. Questa porta riveste un ruolo fondamentale in scenari in cui non si utilizza la terminazione ottica integrata. La sua funzione principale è quella di collegare una terminazione ottica esterna, una scatola o dispositivo installato presso l'abitazione del cliente che riceve il segnale in fibra ottica e lo converte in un segnale Ethernet.
In questo scenario, la fibra ottica arriva fino alla terminazione esterna (ONT esterna), e da quest'ultima un cavo Ethernet viene collegato alla porta WAN del modem TIM HUB+. Questa configurazione è tipica in alcune installazioni FTTH, dove la separazione tra la terminazione ottica e il router principale offre vantaggi in termini di flessibilità di posizionamento o gestione dell'apparato. La porta WAN agisce quindi come interfaccia di ingresso per il traffico internet proveniente dalla rete del provider, consentendo al modem di instradarlo verso i dispositivi connessi alla rete locale.
Distinzione dei Modelli: H388X, H388XF e H2740
È cruciale sottolineare le differenze tra i modelli di TIM HUB+ per comprendere appieno le loro capacità di connettività ottica. I modelli H388X e H388XF sono quelli equipaggiati con la terminazione di rete ottica (ONT) integrata, grazie appunto alla presenza della porta SFP. Questo li rende ideali per le installazioni FTTH che non prevedono una ONT esterna.
Al contrario, il modello H2740, spesso descritto come "modello stondato", presenta una configurazione differente. Sul retro di questo specifico modello, non è presente il vano per la porta ottica SFP. Ciò implica che l'H2740 non dispone di una ONT integrata e, di conseguenza, richiede obbligatoriamente l'uso di una terminazione ottica esterna (ONT esterna) per poter funzionare su una rete FTTH. Il segnale ottico verrà convertito in Ethernet da un dispositivo separato, che poi si collegherà alla porta WAN del modem H2740.
Questa distinzione è fondamentale per gli installatori e per gli utenti finali al fine di assicurare la corretta configurazione e il funzionamento del servizio di connettività in fibra ottica. La scelta del modem e della relativa modalità di connessione ottica dipende dall'infrastruttura predisposta da TIM presso l'abitazione del cliente.
L'Architettura FTTH e il Ruolo del Modem

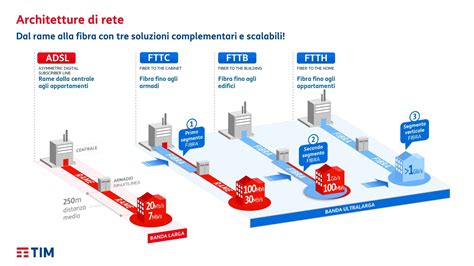

La tecnologia FTTH rappresenta lo standard più avanzato per la connettività internet a banda ultralarga, garantendo velocità di download e upload significativamente superiori rispetto alle tecnologie precedenti come l'ADSL o il VDSL. In un'architettura FTTH, la fibra ottica si estende direttamente fino all'abitazione dell'utente, eliminando i "colli di bottiglia" rappresentati dai cavi in rame presenti nelle reti tradizionali.
Il modem TIM HUB+, con le sue diverse opzioni di connettività ottica, si posiziona come il gateway tra la rete FTTH e la rete domestica dell'utente. Sia che utilizzi la porta SFP per l'integrazione diretta dell'ONT, sia che si affidi alla porta WAN per collegarsi a una ONT esterna, il modem ha il compito di:
- Terminare la connessione ottica: Gestire il segnale ottico proveniente dalla rete FTTH (direttamente o tramite ONT esterna).
- Demodulare e decodificare i dati: Convertire il segnale ottico in dati digitali comprensibili dai dispositivi di rete.
- Instradare il traffico: Gestire il traffico internet, fornendo connettività ai dispositivi collegati tramite Wi-Fi o cavo Ethernet.
- Fornire funzionalità di rete: Offrire servizi come il Wi-Fi, il firewall e, in alcuni casi, funzionalità di telefonia VoIP.
La versatilità del TIM HUB+ nell'adattarsi a diverse configurazioni di installazione FTTH (ONT integrata o esterna) ne sottolinea l'importanza come dispositivo centrale per l'accesso a internet ad alta velocità. La comprensione della differenza tra la porta SFP e la porta WAN, e tra i vari modelli di modem, è essenziale per una corretta configurazione e per sfruttare al meglio le potenzialità della rete in fibra ottica.
